Schabus 300268 Zuluftfensterschaltung FDS100 868MHz für Dunstabzugshaube

Frequenz: 868 MHz Funküberwachungssystem, Sender: Batteriebetrieb - mit DIBt-Zulassung! -
- DIBt-Zulassung Z-85.2-11 (Zertifikat des Deutschen Instituts für Bautechnik)
- Funkstreckenüberwachung
- Batterieüberwachung
- Relaiskontakt 5 A Wechsler (potenzialfrei)
- 4 Distanzplatten für Magnet (Höhenausgleich am Fenster)
- Erweiterbar mit Zusatzsender für zweites Fenster
- bei entsprechender Verdrahtung funktioniert die Beleuchtung der Dunstabzugshaube auch bei geschlossenem Fenster
Funktionsbeschreibung:
Durch den Einsatz der Funk-Abluftsteuerung FDS 100 kann ein Abluftsystem nur dann benutzt werden, wenn das Fenster geöffnet ist und die dafür erforderliche Zuluft in den Raum einströmen kann. Ein Sender am Fensterflügel überwacht, ob das Fenster offen oder geschlossen ist, und übermittelt diese Information per Funk an den Einbauempfänger. Dieser gibt die Stromzufuhr nur dann frei, wenn das Fenster gekippt oder geöffnet ist.
Beleuchtung unabhängig von der Fensterstellung:
Der Empfänger ist mit einem potenzialfreien Wechslerkontakt ausgestattet und kann somit in die Lüftermotorzuleitung der Dunstabzugshaube zwischengeschaltet werden, damit die Beleuchtung der Dunstabzugshaube unabhängig von der Fensterstellung funktioniert.
Ansteuerung eines Steuerkontakt:
Einige Hersteller von Abluftsystemen stellen einen Kontakt zur Verfügung, der nur den Lüftermotor steuert, im Auslieferungszustand oft mit einer Drahtbrücke versehen. Diese Brücke wird gelöst und mit dem Schließerkontakt des FDS 100 geschaltet.
Zweites Fenster (ODER):
Es muss mindestens ein Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. Dazu wird das Schabus FDS 100 SET mit dem Zusatzsender Schabus FDS 098 für das zweite Fenster erweitert.
Zweites Fenster (UND):
Es müssen zwei Fenster gleichzeitig geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. Dazu werden zwei unabhängige Schabus FDS 100 SETs mit unterschiedlicher Codierung benötigt. Die Empfängerrelais müssen dabei in Reihe geschalten werden.
Zweiter Empfänger
Zum bestehenden Set Schabus FDS 100 kann ein weiterer Empfänger (Schabus Einbau FDS 199 oder Zwischenstecker FDS 299) angesteuert werden. Sobald das Fenster geöffnet wird, schalten beide Empfänger das jeweilige Abluftsystem frei.
FDS 100 kombiniert mit Abgastemperaturwächter Schabus-Nr. 201749:
Sobald die Abgastemperatur im Abgasrohr 40°C überschreitet, muss dabei das Fenster geöffnet werden.
FDS 100 kombiniert mit Funk-Abgastemperaturwächter (Schabus-Nr. 300539 Komfort-Paket aus FDS 100 Set und FTX 519):
Sobald die Abgastemperatur im Abgasrohr 40°C überschreitet, muss dabei das Fenster geöffnet werden
Technische Daten:
Betriebsspannung: 230 VAC / 50-60Hz
Leistungsaufnahme: ca. 5,5 W
Schaltleistung Relais: 1150 W / 5 A
Funkfrequenz: 868 MHz
Reichweite: bis zu 20 m im Freifeld
Funktionsbereich: -15° C / +40° C
Schutzart: IP 20
Batterie Sender: CR2032 / 3 V

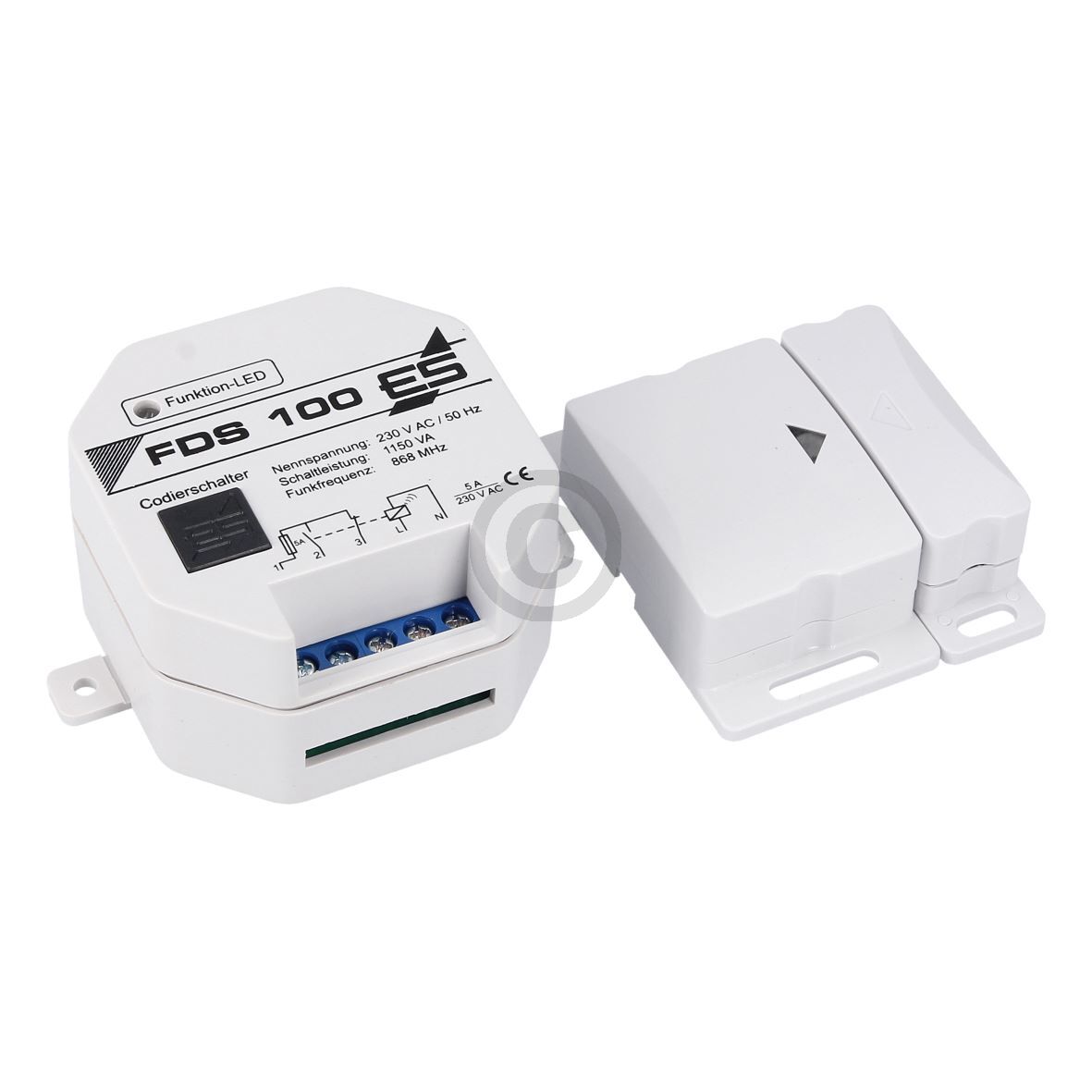

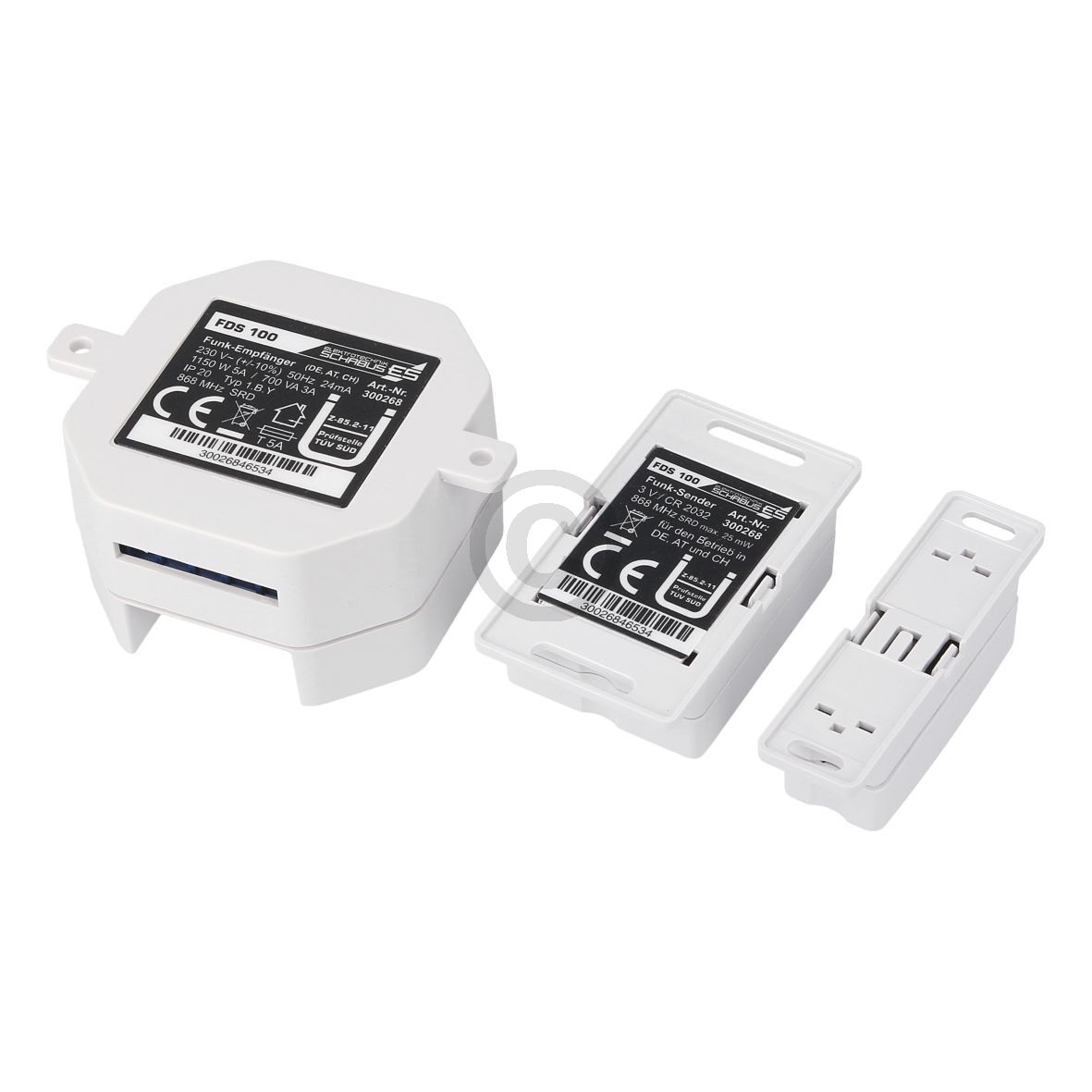

Lieferumfang:
1 x Empfänger
1 x Funk-Magnetschalter (Sender und Magnet)
1 x Batterie CR2032
4 x Distanzplatten für Magnet
Montagematerial
Gehäuse des Senders auf Anfrage in verschiedenen RAL-Farben mit einem Aufpreis erhältlich
